Инструкция по заправке и установке СНПЧ для Epson Ink-Donor
 Здравствуйте!
Благодарим Вас за покупку СНПЧ Ink-Donor©.
Мы надеемся, что Вы останетесь довольны покупкой и постараемся сделать всё возможное, чтобы результаты её использования Вас не разочаровали. Вы навсегда забудете о маленьких и дорогих картриджах для Вашего принтера!
СНПЧ Ink-Donor© - это разумный выбор для тех, кто хочет печатать качественные фотографии, не тратя огромных денег.

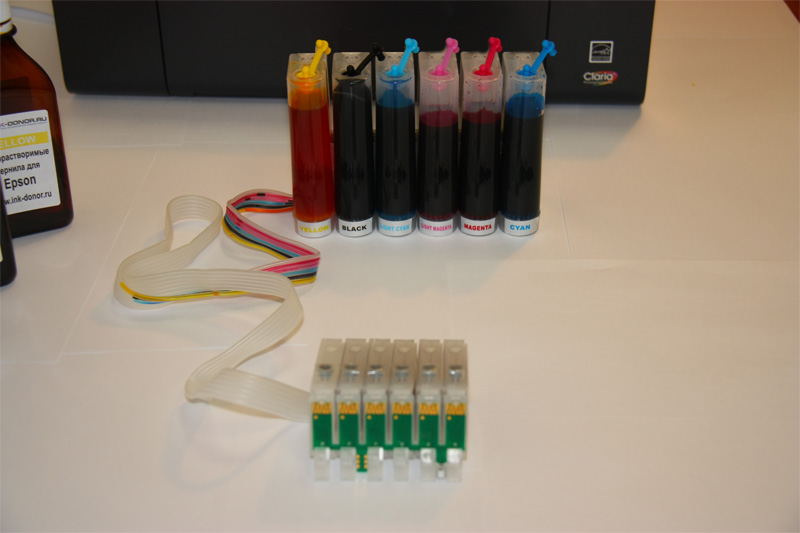

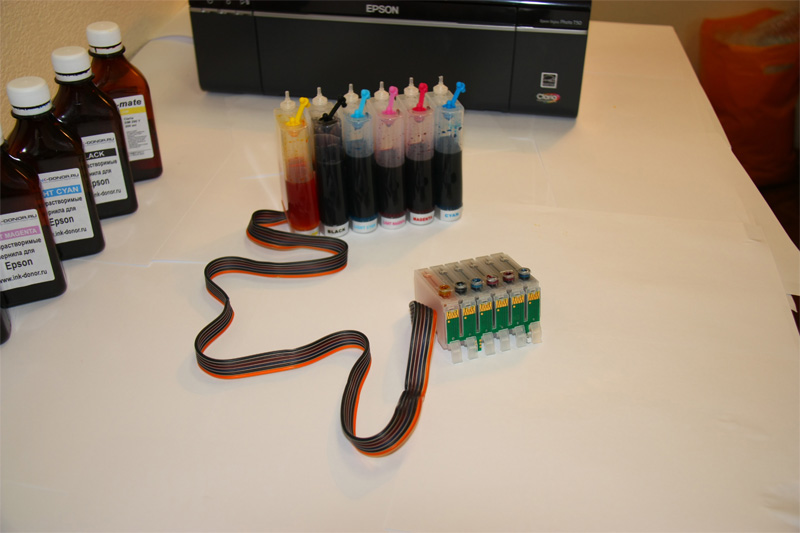

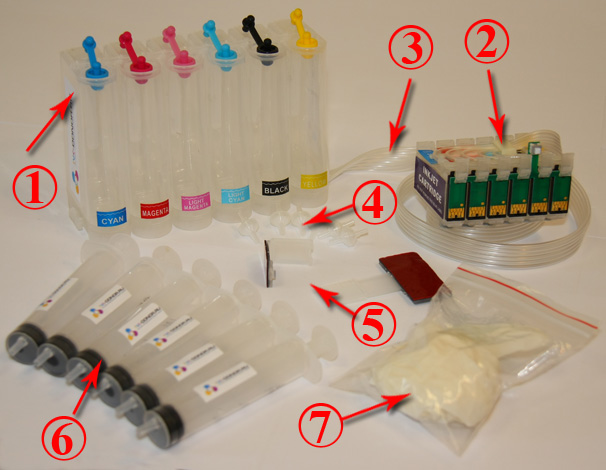

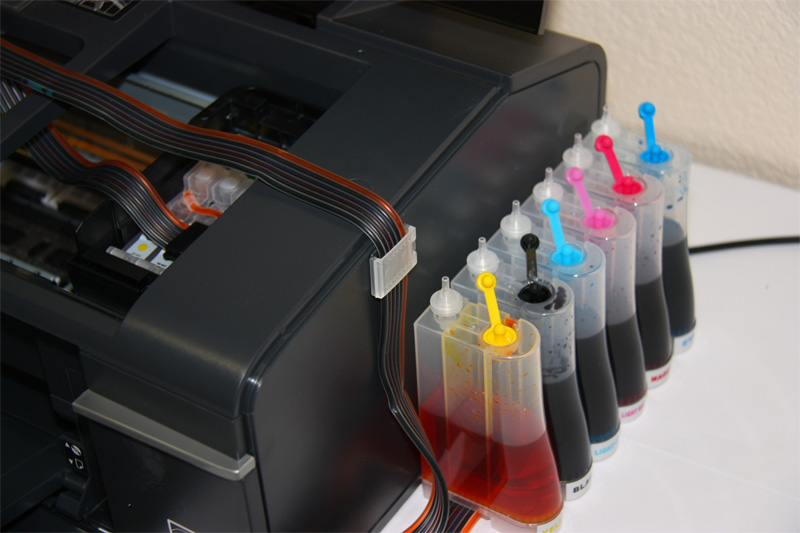

В комплект СНПЧ Ink-Donor© входит:



1) Емкости-доноры, с пробками

2) Картриджи с чипами, устанавливаемые на место оригинальных

3) Силиконовый шлейф

* 1,2,3 уже собраны как на рисунке.

4) Донор фильтры (4, 5, 6, 8 шт. в соответствие с количеством цветов Вашего принтера)

5) Держатели, для закрепления шлейфа на корпусе принтера – 2 шт.

6) Набор шприцов для заправки (4, 5, 6, 8 в соответствие с количеством цветов Вашего принтера)

7) Латексные опудренные перчатки -1 пара

8) Инструкция по заправке и установке СНПЧ Ink-Donor



Заправка СНПЧ Ink-Donor©

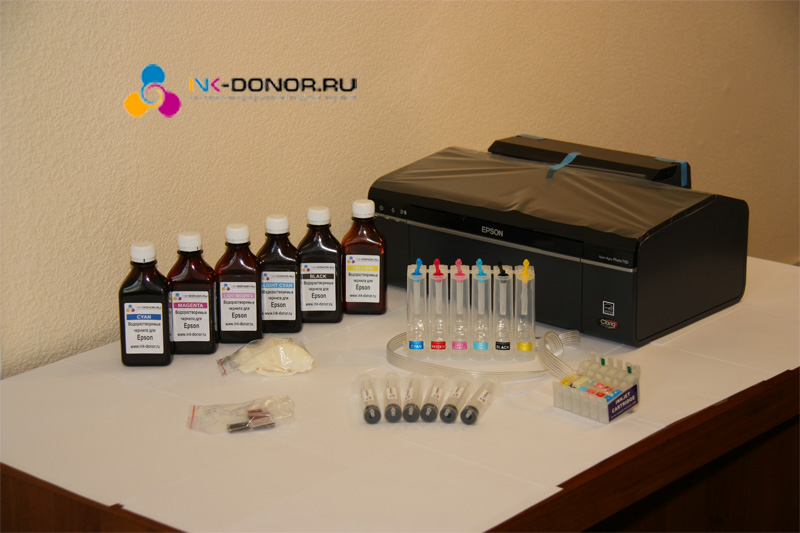

  1. Освободите небольшое пространство на столе, постелите пленку или бумагу, во время заправки пару капель чернил могут упасть на стол. Достаньте комплект СНПЧ Ink-Donor© и чернила.



  1. Наденьте латексные перчатки, входящие в комплект СНПЧ Ink-Donor©

  2. Проверьте соответствие разметки на СНПЧ и Вашем принтере.

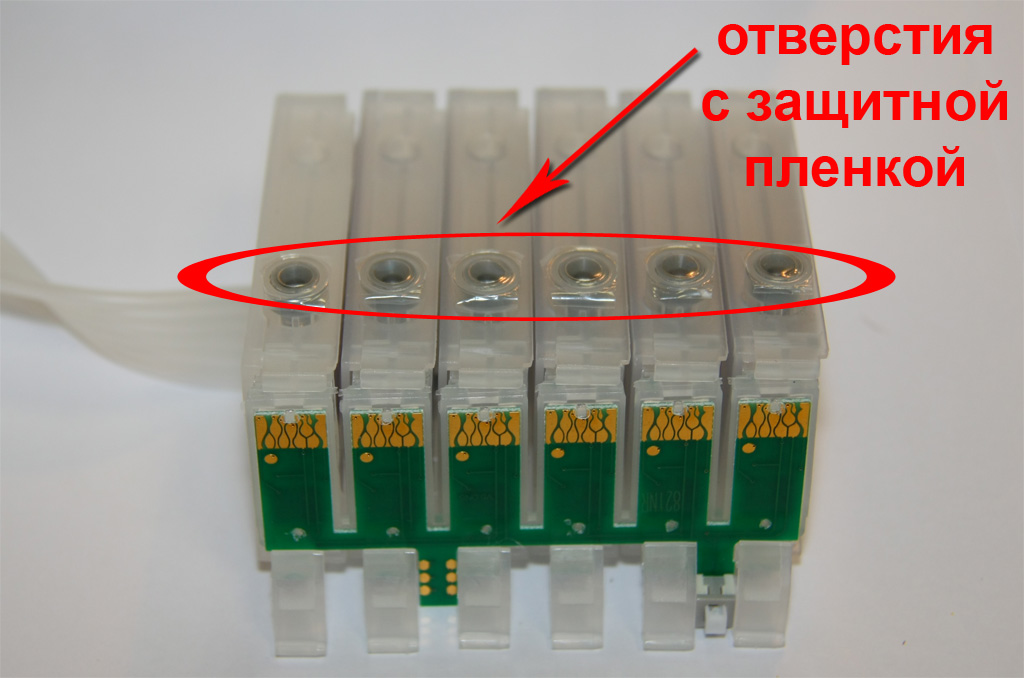

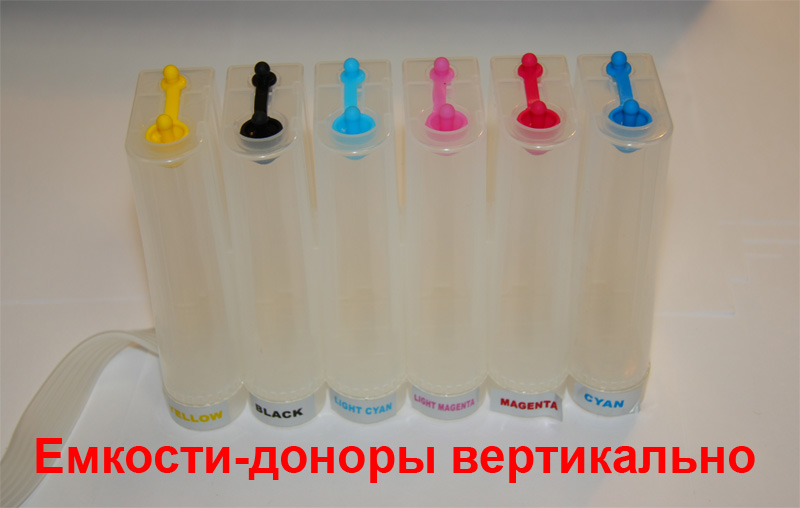

  1. Поставьте емкости-доноры вертикально, а картриджи вверх отверстиями с защитной пленкой.

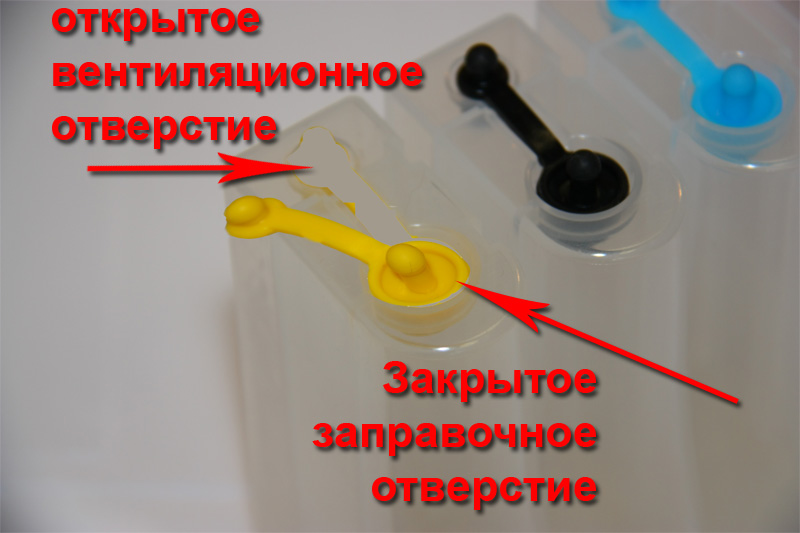

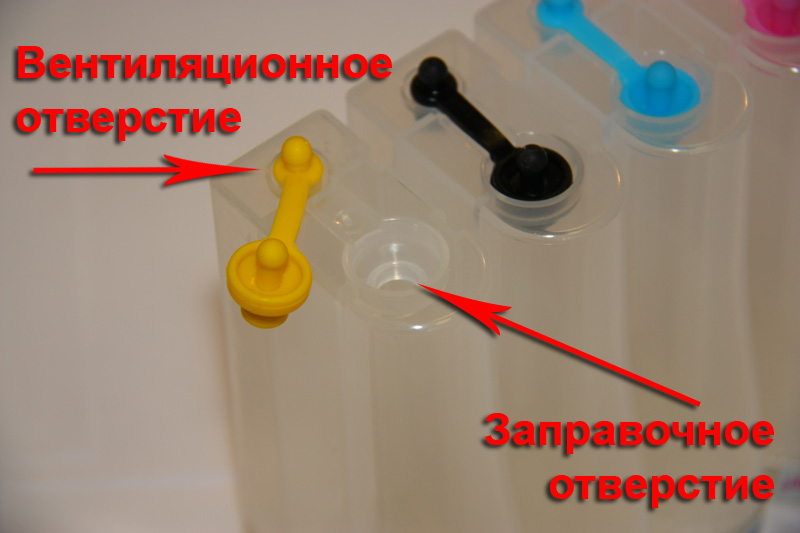

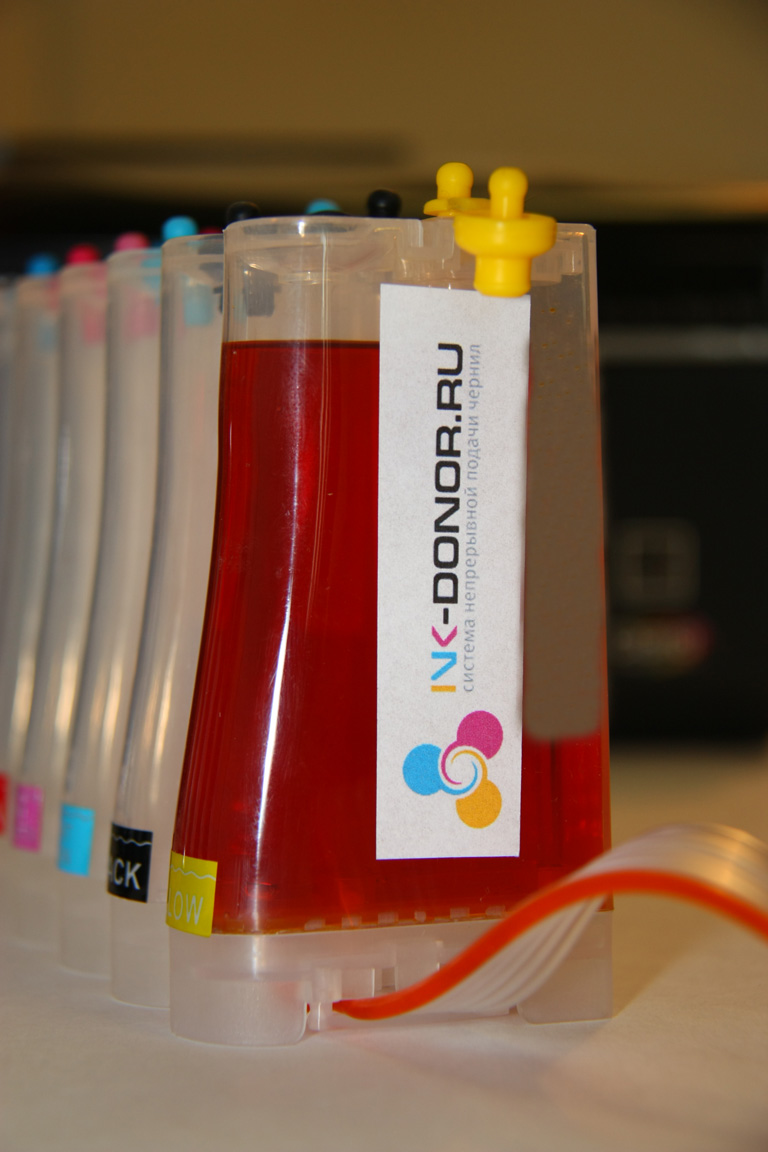

  1. Откройте заправочное отверстие на емкости-доноре.

Вентиляционное отверстие должно оставаться закрытым, чтобы чернила не попали в отсек компенсации давления.

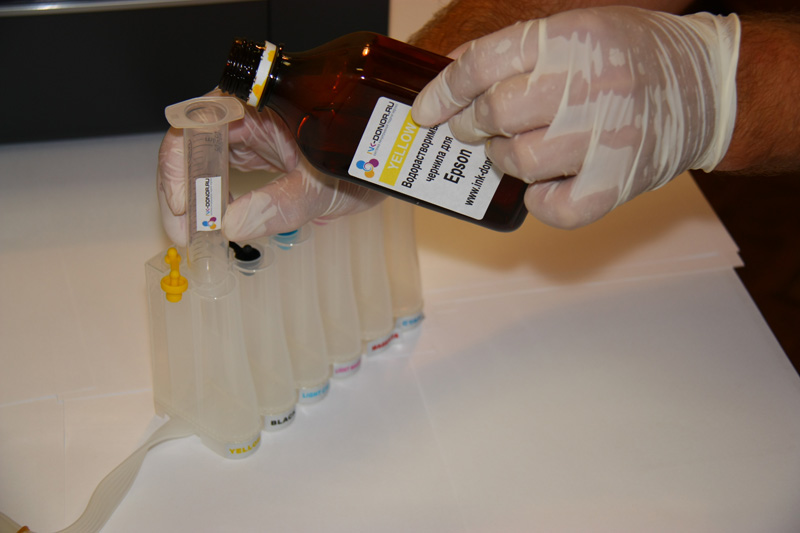

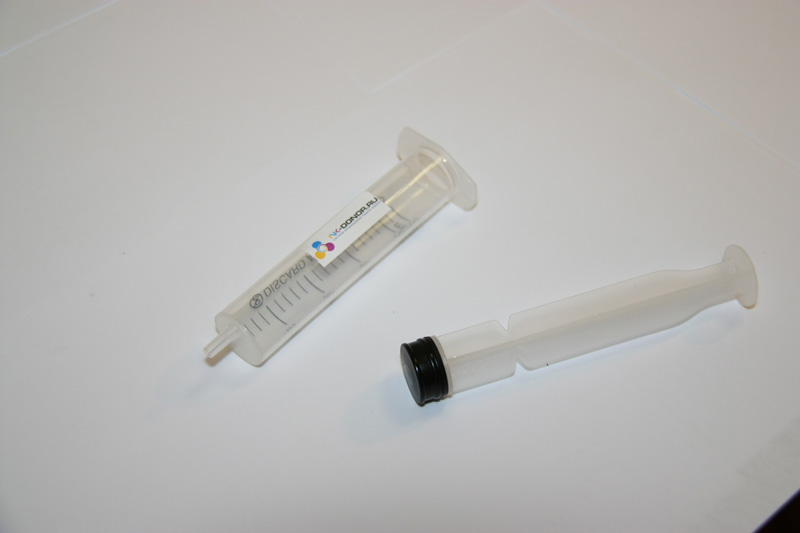

  1. Выньте из шприца шток-поршень, вставьте его в заправочное отверстие и, используя шприц как воронку, залейте через него чернила. (Для каждого цвета используйте свой шприц!). Заполните емкость-донор примерно на 90%

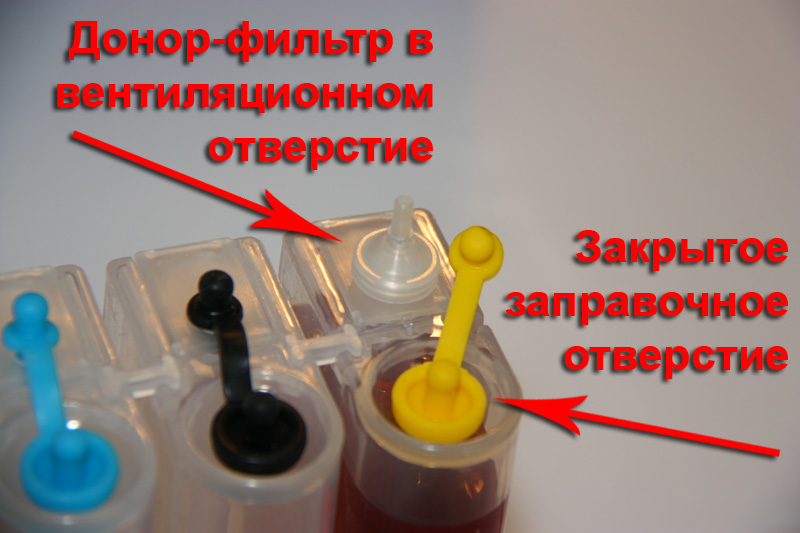

  1. Закройте заправочное отверстие и откройте вентиляционное отверстие.


  1. Повторите операции (6-7) для остальных цветов.

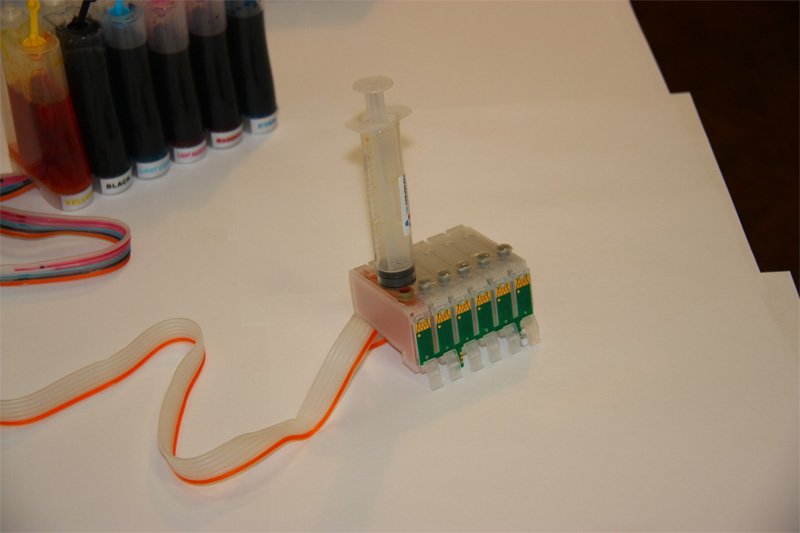

  1. Приступим к заправке картриджей. Возьмите шприц (используйте шприцы в соответствии цветам чернил! Не допускайте смешивания разных цветов!), вставьте на место шток-поршень, (!!! Когда будете вставлять шток в шприц направьте носик шприца в мусорное ведро или в пакет, т.к. из него выдавятся чернила оставшиеся на стенках).

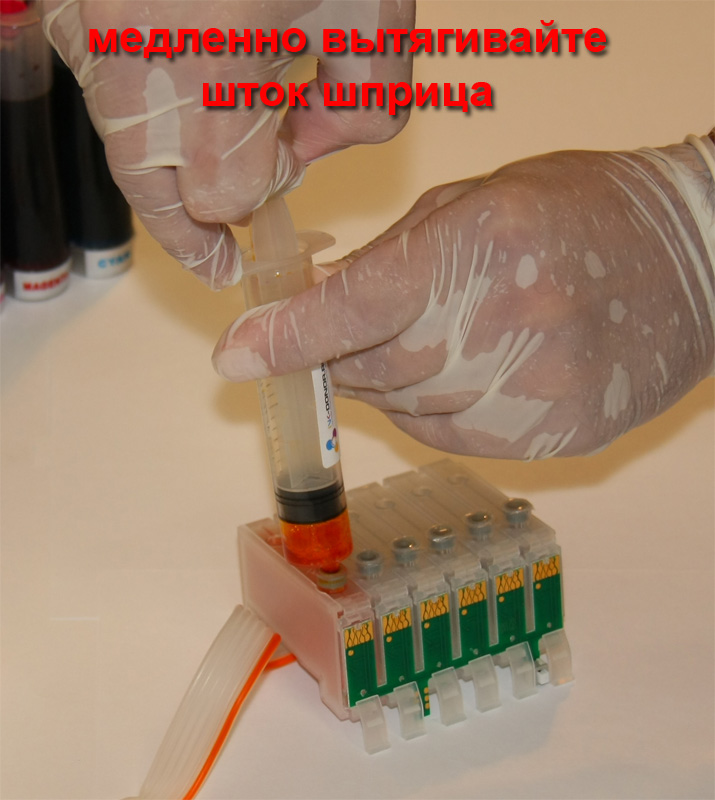

Вставьте носик шприца в отверстие картриджа (х), проткнув защитную пленку и слегка надавив на подпружиненный клапан. Медленно вытяните шток шприца, создавая разрежение. Вследствие чего через шлейф в картридж станут поступать чернила из емкостей-доноров.

Когда шприц полностью вытянется, выньте его из отверстия картриджа и выдавите набранный, воздух, направляя шприц мусорное ведро или в пакет.

Вновь вставьте носик шприца в отверстие картриджа и повторите вытягивание.

Повторяйте вытягивание до тех пор, пока чернила не появятся в шприце (обычно 2-3 раза).




  1. Повторите п.9 для остальных цветов.

  2. (По желанию) Используя шприцы как воронки, долейте чернила в емкости-доноры (используйте шприцы в соответствии цветам чернил! Не допускайте смешивания разных цветов!).

  3. Система заправлена и готова к установке на принтер.




Установка СНПЧ Ink-Donor® на принтер

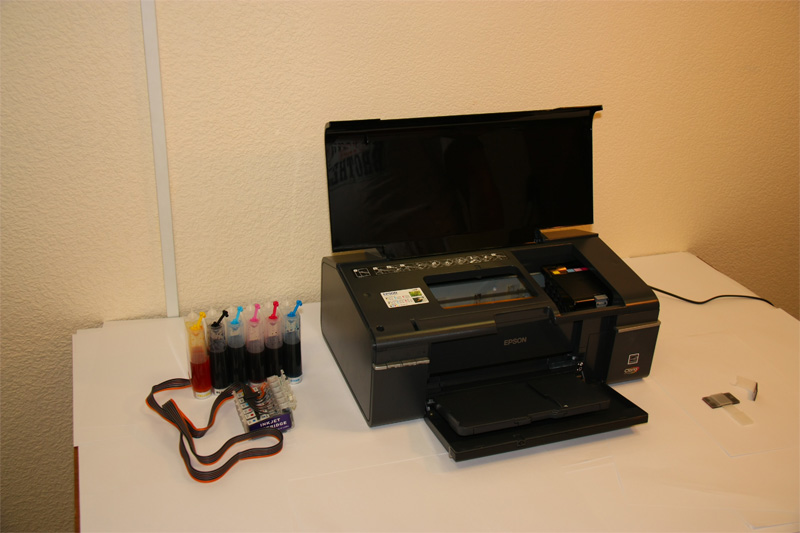

После того, как СНПЧ Ink-Donor© заправлена, её можно устанавливать на принтер. В зависимости от модели принтера способ установки и крепления СНПЧ на принтер может незначительно меняться. Мы рассмотрим установку на принтер Epson Stylus Photo T50.


  1. Достаньте принтер из коробки и снимите защитные пленки, включите его

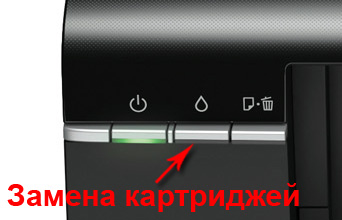

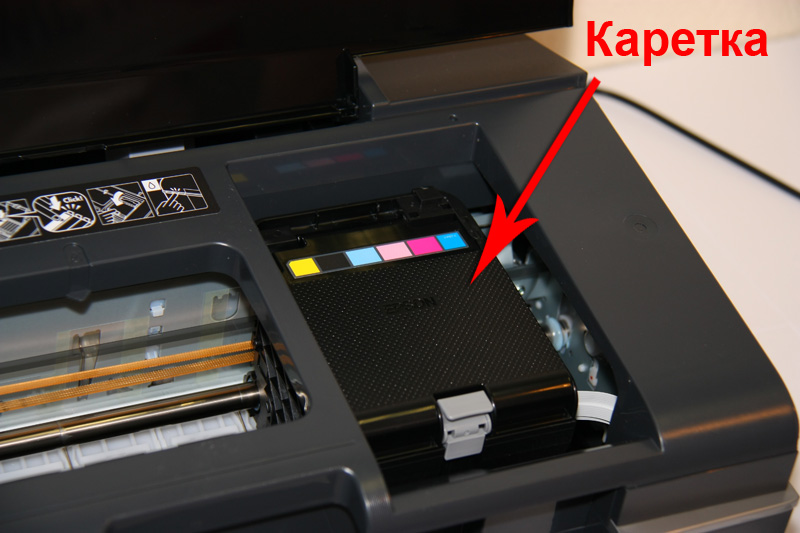

  1. Откройте крышку принтера, выведите каретку с картриджами в позицию замены картриджей, согласно руководству принтера.



  1. Отсоедините от принтера сетевой кабель.

  1. Если Вы уже печатали на принтере, то выньте оригинальные картриджи и уберите их – они Вам ещё пригодятся. Не вырабатывайте их ресурс до конца – помните, производитель даёт гарантию на принтер только при наличии оригинальных картриджей!

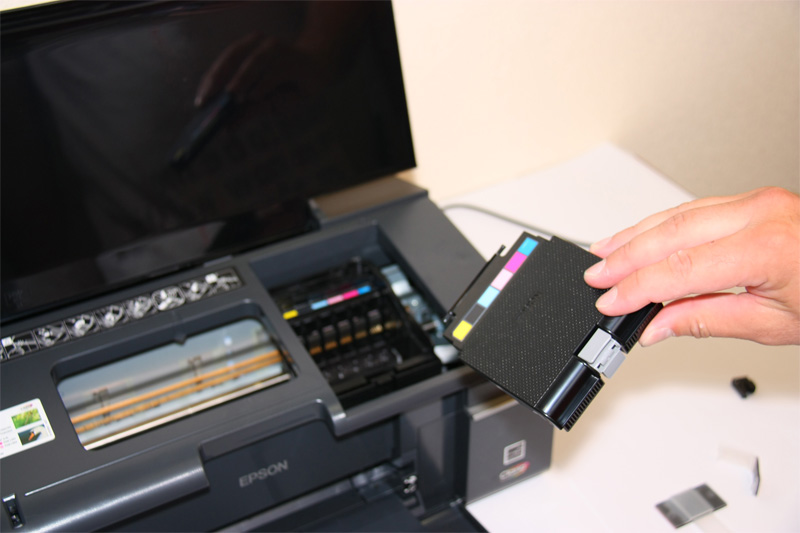

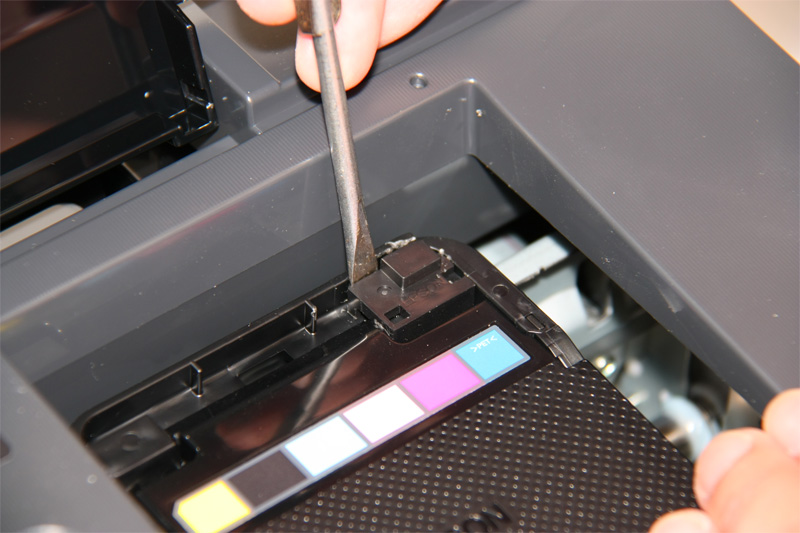

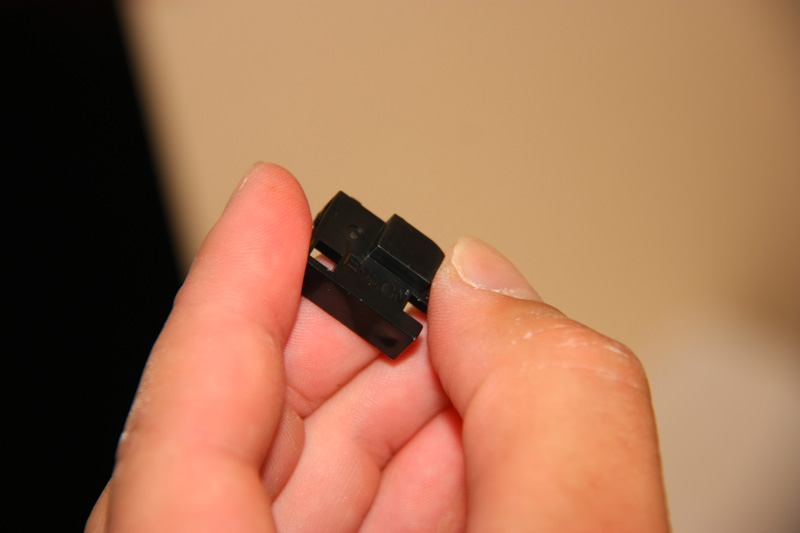

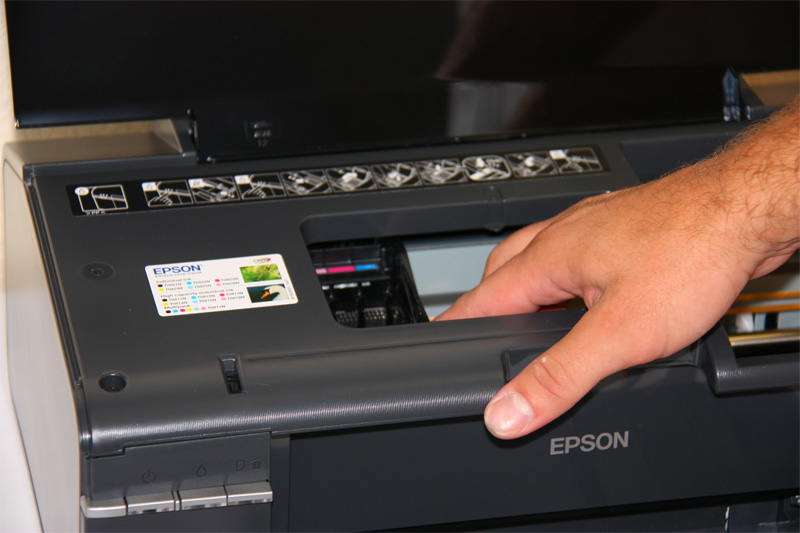

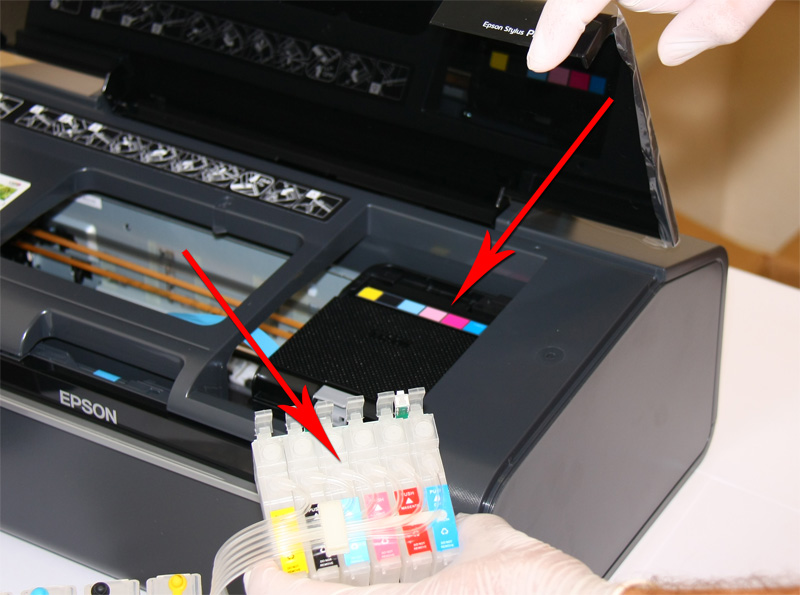

  1. Отсоедините крышку (если она есть в Вашей модели) закрывающую картриджи, (или пропустите через отверстие в ней комплект заправленных картриджей, если это возможно).

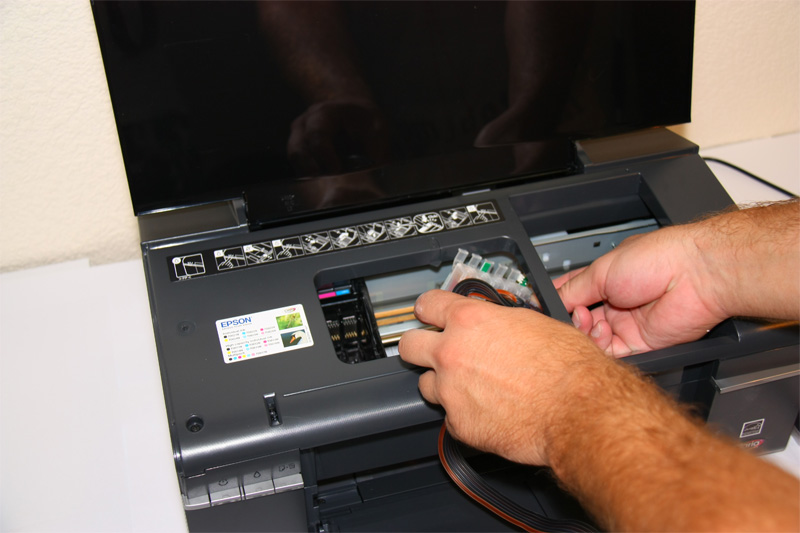

  1. Отодвиньте каретку принтера, чтобы она не мешала, проведите картриджи.

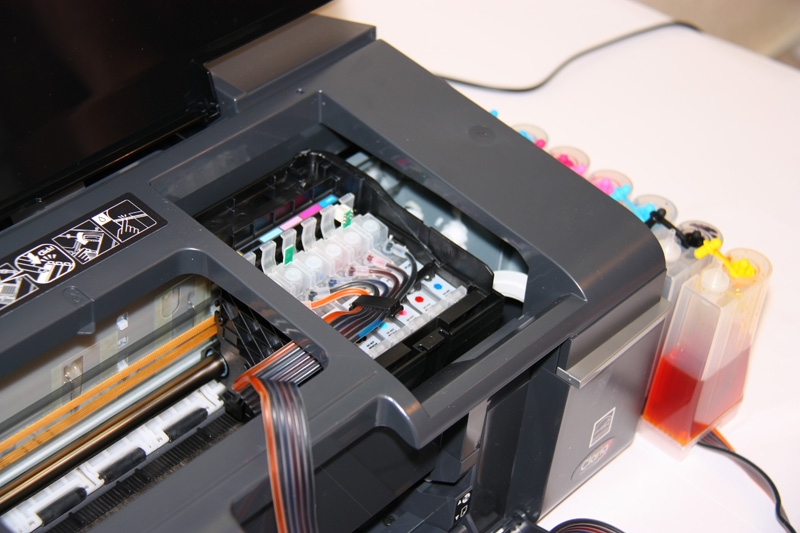

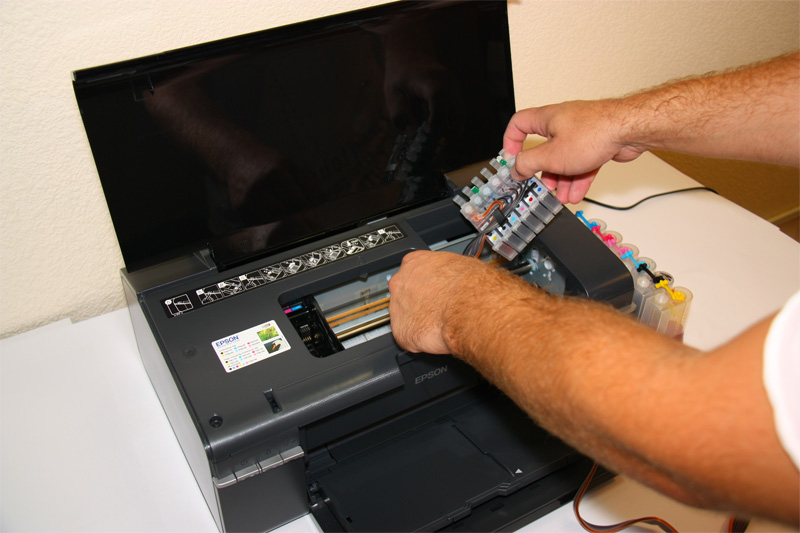

  1. Верните каретку обратно. Вставьте картриджи Ink-Donor® на место оригинальных. Так, чтобы они защелкнулись.

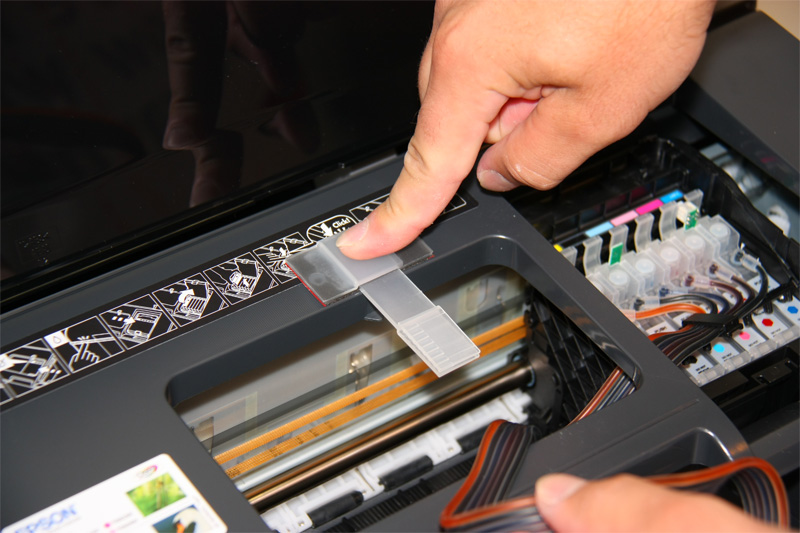

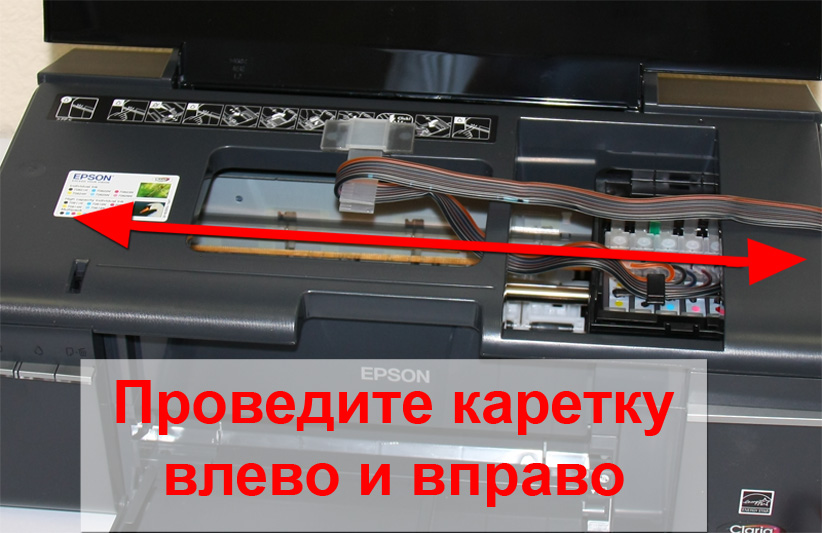

  1. Выберите место для установки держателя шлейфа и закрепите в нем шлейф. Проверьте, чтобы шлейф не мешал ходу каретки. Рукой проведите ее в крайнее левое положение, потом в крайнее правое. Если шлейф будет мешать, защемляться или ограничивать ход каретки, скорректируйте крепление шлейфа.

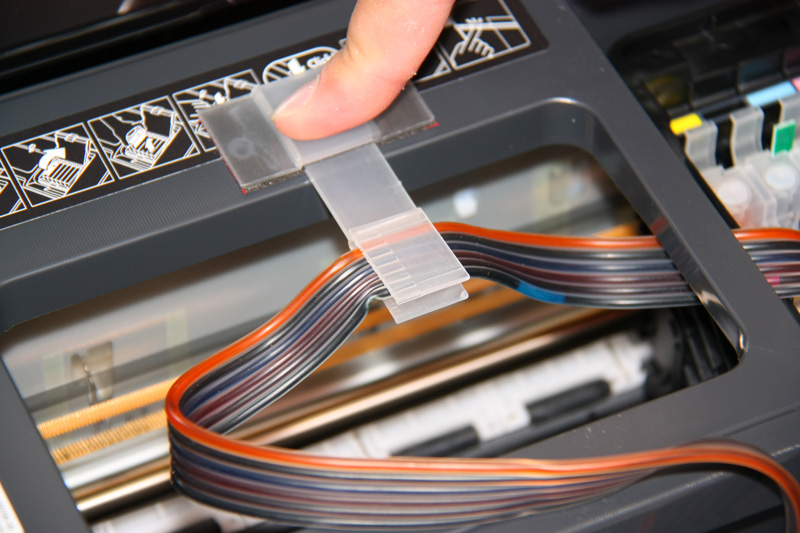

  1. Закрепите шлейф в держателе. Потом на корпусе. Откройте воздушные отверстия. Вставьте в них донор-фильтры.

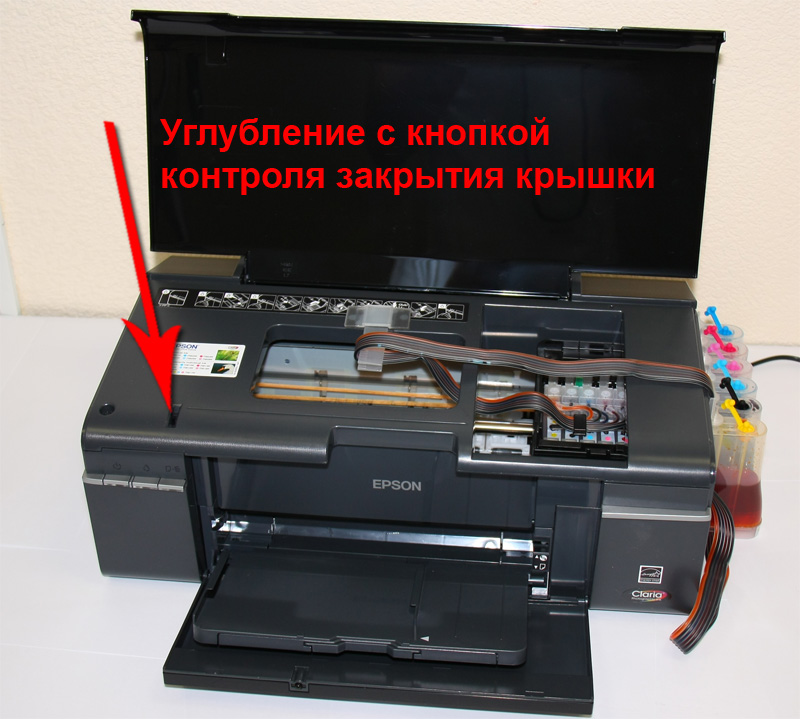

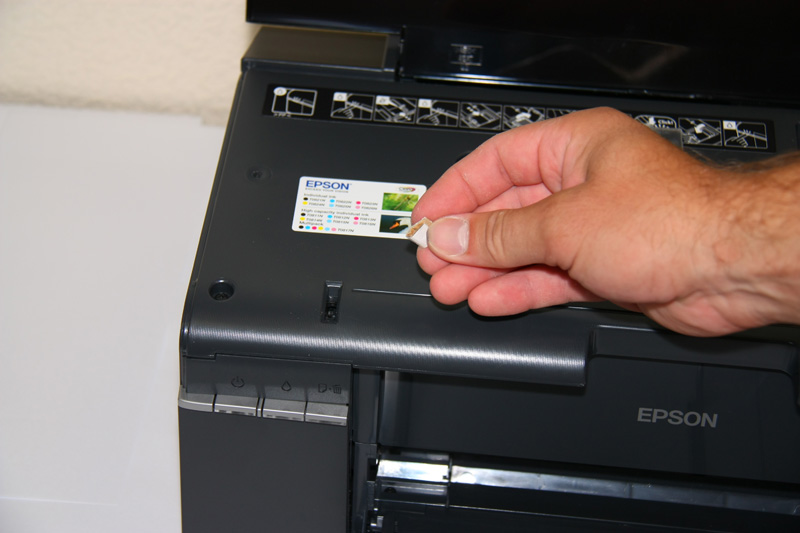

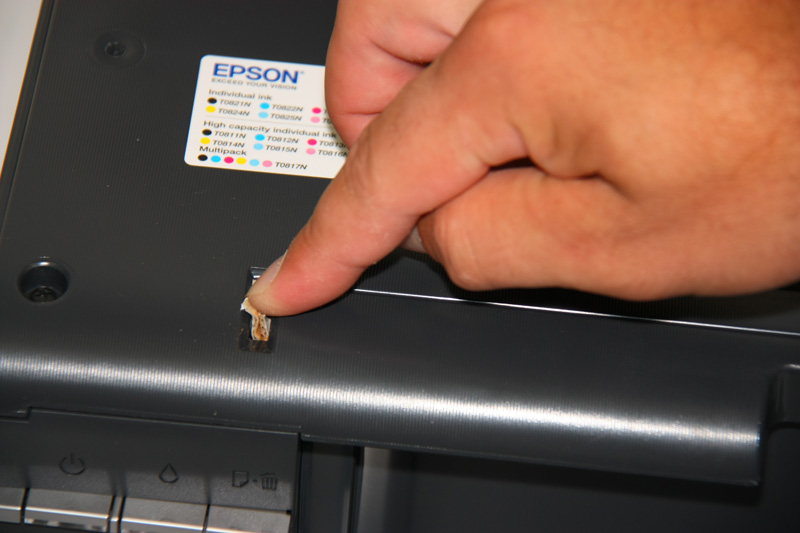

  1. В левом нижнем углу принтера, в небольшом углублении, находиться кнопка контроля закрытия крышки принтера (на других моделях принтеров она может находиться в другом месте или вовсе отсутствовать). Она прижимается специальным выступом, расположенным на крышке принтера. Т.к. шлейф СНПЧ препятствует полному закрытию крышки принтера, то, создадим иллюзию закрытой крышки, вставив в это углубление небольшой предмет. В нашем случае мы используем кусок картона.

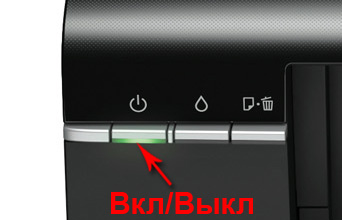

  1. Включите принтер, дождитесь, пока зеленая кнопка перестанет мигать (около 3 мин).

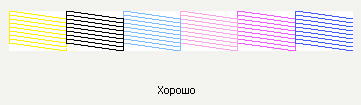

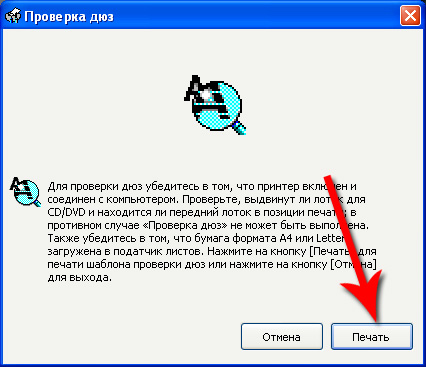

  1. Выполните проверку Дюз. Запустите утилиту принтера и выберите пункт «Проверка дюз»

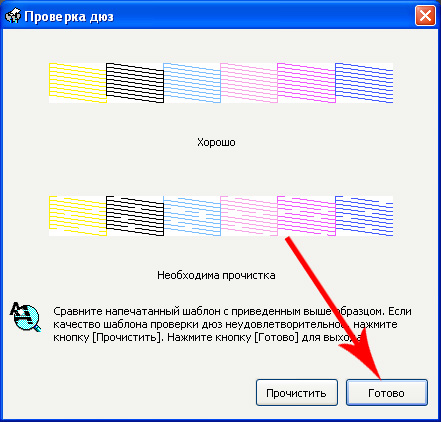

  1. В большинстве случаев, после установки СНПЧ тест дюз даёт сразу 100%.




В этом случае нажмите кнопку «Готово»

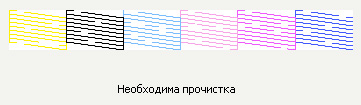

Если не все цвета, то выполните прочистку печатающей головки






Нажмите кнопку «Прочистить»



  1. Не повторяйте прочистку более 3 раз

  1. Если не все цвета появились, оставьте принтер в покое на 1-1,5 часа (чтобы из чернил вышел растворённый в процессе заправки воздух)

  1. Повторите п.12

  1. Печатайте с удовольствием! И следите за уровнем чернил в емкостях-донорах, не допускайте их полного опустошения.

Внимание: Строго воспрещается поднимать емкости (банки) с чернилами выше уровня принтера – так как это приведет к вытеканию чернил через печатающую головку!

Если емкости-доноры будут ниже уровня принтера, то может возникнуть завоздушивание каналов.

Рекомендуемые марки чернил: Ink-Donor, Ink-Mate, Hameleon.


Желаем Вам красивых и ярких фотографий!
